額定載荷 500 - 2000 公斤
Zephyr手拉鏈輪延長型環鏈葫蘆足在距離貨物一定距離位置操作，保護操作者及貨物提升，從而操作大型、扁型或大體積貨物更加方便。額定載荷範圍從1/'2至2噸，如客戶需更高的載荷可咨詢工廠。标準鏈輪延長距離為0.9米，也可提供更大(≈dà)或更小的間距。此系列葫蘆綜合了Zephyr産品線重型級别部件的所有(yǒ₽u)特性。手拉鏈輪由加長軸與葫蘆機體聯結。此葫蘆可固定在某一位§置也可選用小車水平操作。同時延長型手拉鏈輪也可應用于其它Z'ephyr型手拉葫蘆，具體請咨詢工廠。
技術參數：
型号 | 額定載荷 kg | 标準起升高度 m | 下吊鈎鏈條數 | 每提升一米拉鏈行程 m | 額定載荷手拉力 daN | 淨空高度 mm | 淨重 kg | 最大可加長 m |
134-1/2 | 500 | 2.4 | 1 | 33 | 16 | 308 | 35 | 3 |
134-1 | 1000 | 2.4 | 1 | 33 | 32 | 308 | 38 | 3 |
134-1 1/2 | 1500 | 2.4 | 1 | 58 | 29 | 403 | 52 | 3 |
134-2 | 2000 | 2.4 | 1 | 58 | 37 | 403 | 56 | 3 |

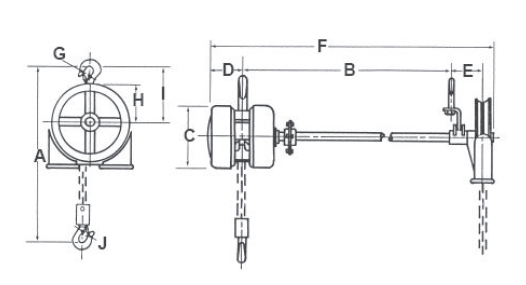

外形尺寸：
型号 | 500 kg | 1000 kg | 1500 kg | 2000 kg |
A, mm | 308 | 311 | 403 | 403 |
B, mm | 748 | 748 | 749 | 749 |
C. mm | 184 | 184 | 248 | 248 |
D, mm | 108 | 108 | 127 | 127 |
E, mm | 167 | 167 | 165 | 165 |
F, mm | 1053 | 1053 | 1073 | 1073 |
G,mm | 25 | 25 | 25 | 25 |
H,mm | 118 | 118 | 144 | 144 |
J,mm | 164 | 164 | 194 | 194 |
I, mm | 25 | 25 | 29 | 29 |
