額定載荷 500 - 6000 公斤
一體式手拉葫蘆和小車設計，提供更低的淨空高度。
産品特性：
手推小車式額定載荷為500 - 6000公斤;手拉小車式額定載荷為1500 - 6000公斤
通過車輪踏面及輪緣的設計，降低摩擦阻力
簡單及高效的設計
在保持低淨空高度同時有效控制橫向寬度及縱向深度©，特别利于在狹小空間操作
标準手拉鏈長度小于提升高度0.6米(例如：3米提升高度"，于拉鏈長度為2.4米)
标配帶有過載保護器
産品選項：
鏈袋
防火花選項(鍍鋅起重和手拉鏈條或鋁制手拉鏈，青銅上←下吊鈎)
帶安全鎖扣的吊鈎
應用于較寬橫梁的小車
小車防撞塊
技術參數：
型号 | 額定載荷 kg | 标準起升高度 m | 下吊鈎鏈條數 | 工字鋼寬度 mm | 每提升一米拉鏈行程 m | 額定載荷手拉力 daN | 淨空高度 mm | 最小轉彎半徑-B | 淨重 kg | ||
手推式 | 手拉式 | 手推式 | 手拉式 | ||||||||
4832 | - | 500 | 3 | 1 | 86-127 | 22.5 | 21 | 225 | 914 | 41 | - |
4834 | - | 1000 | 3 | 1 | 86-127 | 30 | 31 | 235 | 914 | 44 | - |
4835 | 4925 | 1500 | 3 | 1 | 92-140 | 40.5 | 36 | 318 | 1219 | 86 | 97 |
4836 | 4926 | 2000 | 3 | 1 | 92-140 | 52 | 37 | 318 | 1219 | 86 | 100 |
4837 | 4927 | 3000 | 3 | 2 | 92-140 | 81 | 38 | 359 | 1219 | 95 | 109 |
4838 | 4928 | 4000 | 3 | 2 | 102-178 | 104 | 40 | 425 | 2438 | 143 | 172 |
4839 | 4929 | 5000 | 3 | 3 | 102-178 | 156 | 34 | 464 | 2438 | 153 | 163 |
4840 | 4930 | 6000 | 3 | 3 | 102-178 | 156 | 41 | 476 | 2438 | 176 | 162 |

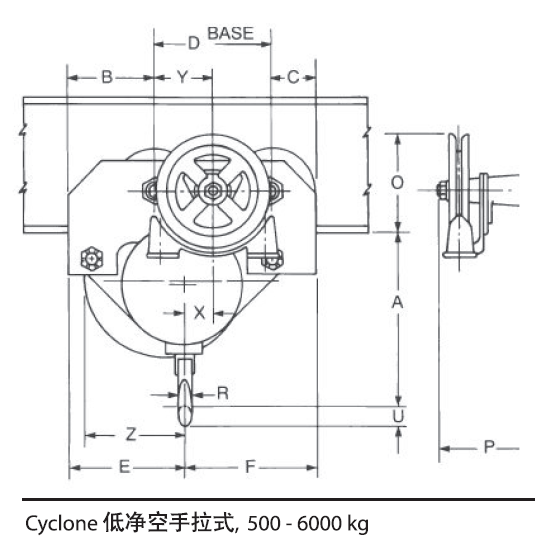

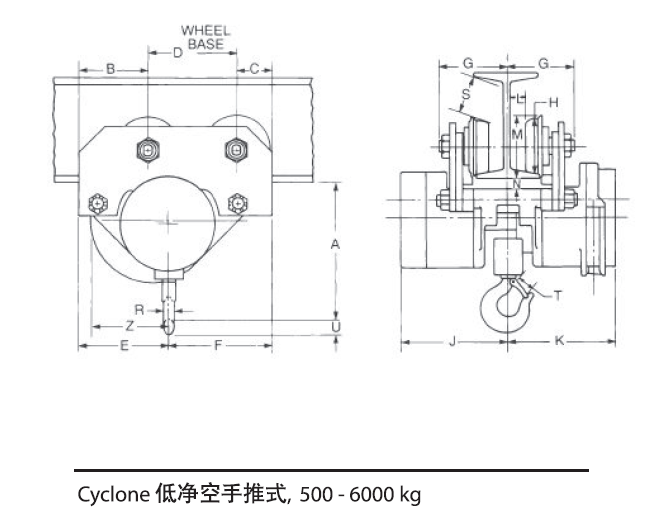

外形尺寸：
型号 | 1/2t | 1t | 1 1/2t & 2t | 3t | 4t | 5t | 6t |
A, mm | 225 | 235 | 318 | 359 | 425 | 464 | 476 |
B, mm | 92 | 92 | 152 | 152 | 187 | 187 | 187 |
C. mm | 92 | 92 | 79 | 79 | 102 | 102 | 102 |
D, mm | 165 | 165 | 197 | 197 | 229 | 229 | 229 |
E, mm | 175 | 171 | 194 | 267 | 279 | 302 | 302 |
F, mm | 171 | 175 | 235 | 162 | 238 | 216 | 216 |
G,mm | 95 | 95 | 130 | 130 | 149 | 149 | 149 |
H,mm | 121 | 121 | 117 | 117 | 149 | 149 | 149 |
J,mm | 152 | 152 | 237 | 237 | 268 | 268 | 268 |
K, mm | 206 | 206 | 244 | 244 | 279 | 279 | 279 |
L, mm | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
M, mm | 138 | 138 | 137 | 137 | 171 | 171 | 171 |
N, mm | 25 | 25 | 25 | 25 | 29 | 29 | 29 |
O, mm | - | - | 171 | 171 | 165 | 165 | 165 |
P, mm | - | - | 124 | 124 | 108 | 108 | 108 |
R, mm | 17 | 21 | 29 | 32 | 32 | 32 | 35 |
S, mm | 8 | 8 | 35 | 35 | 27 | 27 | 27 |
T, mm | 26 | 29 | 33 | 41 | 41 | 41 | 44 |
U, mm | 24 | 29 | 38 | 43 | 43 | 43 | 48 |
W, mm | - | - | 143 | 143 | 178 | 178 | 178 |
X, mm | - | - | 57 | 16 | 22 | - | - |
Y, mm | - | - | 98 | 98 | 114 | 114 | 114 |
Z, mm | 187 | 184 | 168 | 241 | 241 | 264 | 264 |
