額定載荷 250 - 10000 公斤
CM葫蘆的這款Cyclone手拉環鏈葫蘆用了非常流行和可¥靠的設計，融合了卓越設計，效率和耐用性。可選擇250至10000公斤。
産品特性：
采用行業通用的可替換的配件
标配帶有過載保護器
全封閉的Weston式棘輪棘爪制動器，可更好地控制負載
高效齒輪傳動裝置可省力地提升重物
堅固的鏈條可承受更高強度和更耐用
采用全機械鑄造的起升鏈輪和鏈窩設計使得操作更加方便和平穩
外殼采用高強度鋁合金鑄造而成，更加牢固耐用
滿足并超越美國ASME/ANSI的性能和安全标準
标準手拉鏈長度小于提升高度0.6米(例如：3米提升高度，手拉鏈長(cháng≥)度為2.4米)
産品選項：
鏈袋
防火花選項(鍍鋅起重和手拉鏈條，青銅上下吊鈎)
帶安全鎖扣的吊鈎
固定式懸挂方式
技術參數：
型号 | 額定載荷 kg | 标準起升高度 m | 下吊鈎鏈條數 | 每提升一米拉鏈行程 m | 額定載荷手拉力 daN | 淨空高度 mm | 淨重 kg |
Cyclone 250 | 250 | 3 | 1 | 22.5 | 10 | 327 | 18 |
Cyclone 500 | 500 | 3 | 1 | 22.5 | 21 | 327 | 18 |
Cyclone 1000 | 1000 | 3 | 1 | 30 | 31 | 356 | 20 |
Cyclone 1500 | 1500 | 3 | 1 | 40.5 | 36 | 440 | 31 |
Cyclone 2000 | 2000 | 3 | 1 | 52 | 37 | 440 | 31 |
Cyclone 3000 | 3000 | 3 | 2 | 81 | 38 | 546 | 47 |
Cyclone 4000 | 4000 | 3 | 2 | 104 | 40 | 546 | 47 |
Cyclone 5000 | 5000 | 3 | 3 | 156 | 34 | 616 | 63 |
Cyclone 6000 | 6000 | 3 | 3 | 156 | 41 | 641 | 64 |
Cyclone 8000 | 8000 | 3 | 4 | 208 | 40 | 876 | 112 |
Cyclone 10000 | 10000 | 3 | 5 | 260 | 43 | 902 | 113 |

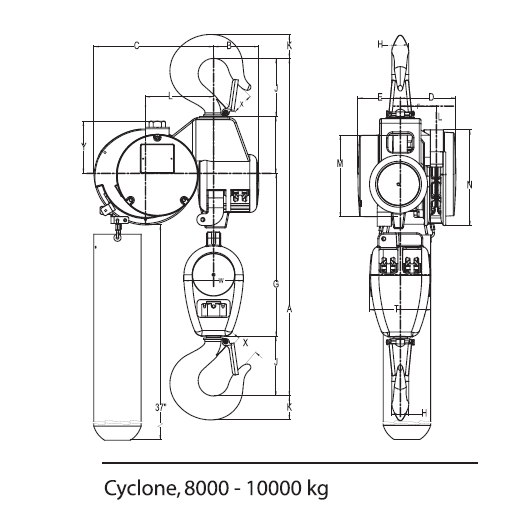

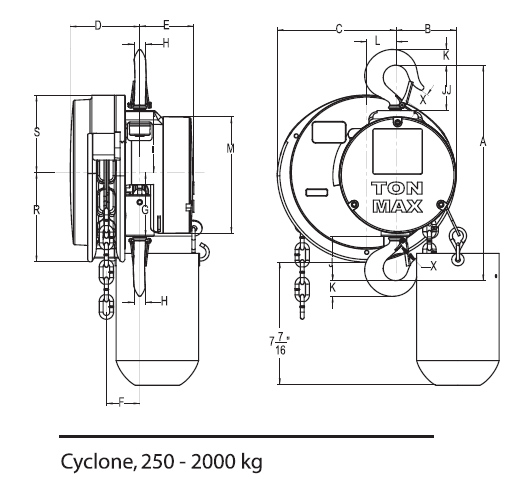

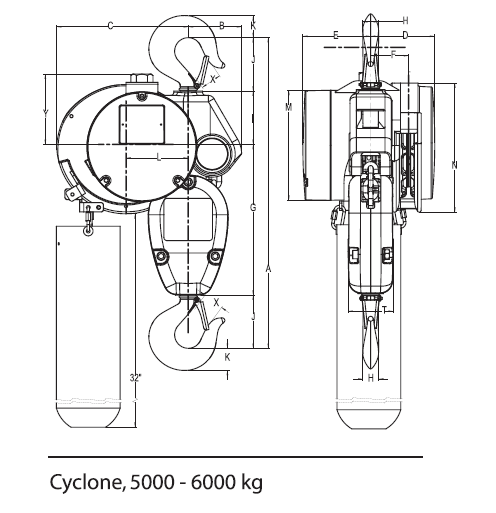

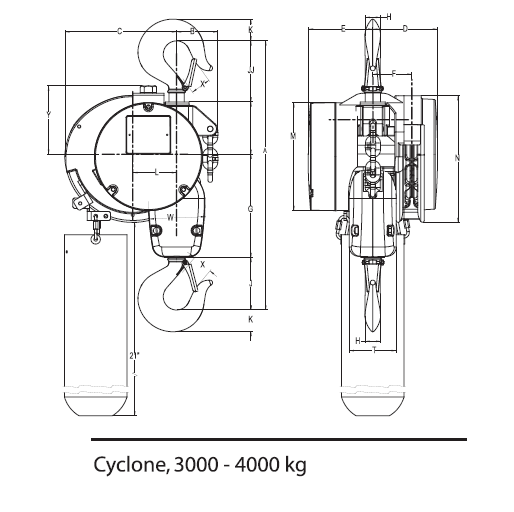

外形尺寸：
型号 | 1/2 t & 1/4 t | 1t | 1 1/2 t & 2 t | 3t & 4t | 5t | 6t | 8t | 10t |
A, mm | 327 | 356 | 440 | 546 | 616 | 641 | 876 | 902 |
B, mm | 94 | 94 | 106 | 84 | 106 | 106 | 121 | 121 |
C, mm | 183 | 183 | 170 | 227 | 262 | 262 | 324 | 324 |
D, mm | 105 | 105 | 129 | 129 | 124 | 124 | 148 | 148 |
E, mm | 83 | 83 | 122 | 122 | 127 | 127 | 103 | 103 |
F, mm | 52 | 52 | 79 | 76 | 75 | 75 | 95 | 95 |
G, mm | 98 | 95 | 132 | 210 | 300 | 300 | 437 | 437 |
H, mm | 27 | 30 | 29 | 32 | 32 | 35 | 43 | 46 |
l, mm | 95 | 95 | 122 | 108 | 106 | 106 | 154 | 154 |
J, mm | 67 | 75 | 92 | 105 | 105 | 117 | 143 | 156 |
JJ, mm | 67 | 90 | 94 | 124 | - | - | - | - |
K, mm | 24 | 29 | 38 | 43 | 43 | 48 | 57 | 65 |
L, mm | 44 | 44 | 32 | 89 | 124 | 124 | 186 | 186 |
M, mm | 179 | 179 | 219 | 219 | 219 | 219 | 219 | 219 |
N,mm | - | - | - | 276 | 276 | 276 | 276 | 276 |
R, mm | 1 38 | 1 38 | 138 | - | - | - | - | - |
S, mm | 119 | 119 | 119 | - | - | - | - | - |
T, mm | - | - | - | 98 | 102 | 102 | 162 | 162 |
W, mm | - | - | - | 114 | 159 | 159 | 164 | 164 |
X, mm | 26 | 29 | 33 | 41 | 41 | 44 | 52 | 59 |
Y, mm | - | - | - | 130 | 149 | 149 | 141 | 141 |
