額定載荷 10 - 200 噸
用于維修和組裝作業。根據歐洲标準，所有耶魯品牌的車間壓力機，凡是活塞速度在10mm/秒(miǎo×)，無需額外保護裝置。如果特殊應用時需要安裝額外的保護裝置，可(§kě)與工廠咨詢。
産品特性：
可鍛壓和拆除軸或軸承等部件。
可拉伸鋼梁或軸等部件。
可進行一般負載檢測和焊接品檢測。
可用于沖壓、切割和打孔。
也可用于工具預先調試。

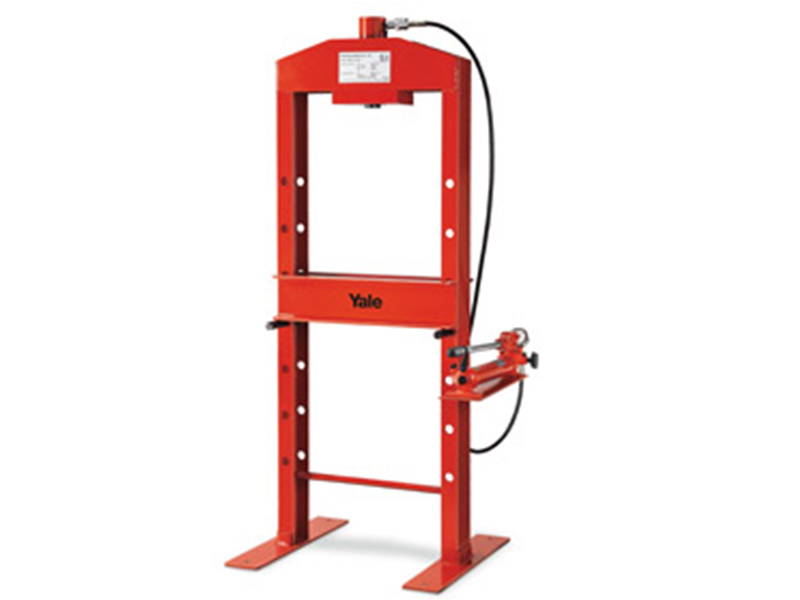

壓力機
交付即可使用，配有液壓油和壓力計。
配有高壓液壓管。
配有防潮壓力計。
框架帶有固定孔裝置，用于調整壓力台和頂部位置。
液壓缸
采用鉻钼鑄鋼的液壓缸，經過熱處理。
鍍鉻活塞配有雙重銅軸承。
活塞可彈簧回程或液壓回程。
活塞配有公制螺紋。
活塞行程從1 50至500mm。

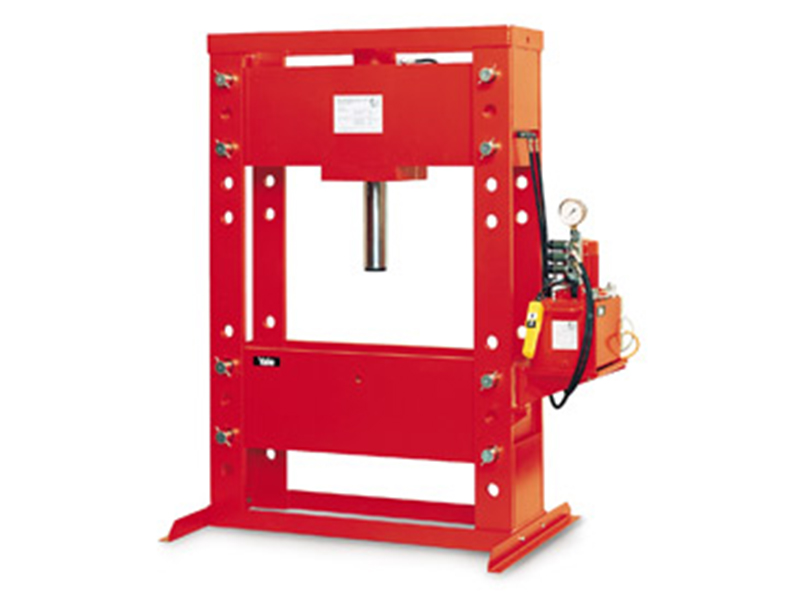

壓力機框架
經精細焊接，牢固耐用且防扭轉。
開放式構造，方便從各個角度操作。
50和100噸壓力機配有可調節壓力台和設備頂部。
200噸配有可調節壓力台，但頂部為固定焊接。
4個鎖釘保證設備頂部的平衡和穩定性。(50和1 00噸)
技術參數：
型号 | 外形 | 承載能力 t | 液壓缸類型 | 行程 | 活塞回程 | 泵類型 | 控制閥 | 泵型号 |
RPY-1015 M-2 | 台式 | 10 | YS -10/150 | 150 | 彈簧回程 | 手動 | 手動 | HPS-2/0.7 A |
RPY-1025 EM-1 | 台式 | 10 | YS-10/250 | 250 | 彈簧回程 | 電動 | 手動 | PYE-03/3/10/3M-S |
RPY-2316 M | 台式 | 23 | YS-23/160 | 160 | 彈簧回程 | 手動 | 手動 | HPS-2/0.7 A |
RPY-2325 M | 台式 | 23 | YS-23/250 | 250 | 彈簧回程 | 手動 | 手動 | HPS-2/2 A |
RPY-2325 EM-1 | 台式 | 23 | YS-23/250 | 250 | 彈簧回程 | 電動 | 手動 | PYE-03/3/10/3M-S |
RPES-1015 M-2 | 立式 | 10 | YS -10/150 | 150 | 彈簧回程 | 手動 | 手動 | HPS-2/0.7 A |
RPES-1025 EM-1 | 立式 | 10 | YS-10/250 | 250 | 彈簧回程 | 電動 | 手動 | PYE-03/3/10/3M-S |
RPES-2316 M-2 | 立式 | 23 | YS-23/160 | 160 | 彈簧回程 | 手動 | 手動 | HPS-2/0.7 A |
RPES-2325 M-2 | 立式 | 23 | YS-23/250 | 250 | 彈簧回程 | 手動 | 手動 | H PS-2/0.7 A |
RPES-2325 EM-1 | 立式 | 23 | YS-23/250 | 250 | 彈簧回程 | 電動 | 手動 | PYE-03/3/10/3M-S |
RPY-5015 EM | 立式 | 50 | YH-50/150 | 150 | 液壓回程 | 電動 | 手動 | PY- 04/2/5/4 M |
RPY-5035 EM | 立式 | 50 | YH-50/350 | 350 | 液壓回程 | 電動 | 手動 | PY-04/2/5/4M |
RPY-5035 EE | 立式 | 50 | YH-501350 | 350 | 液壓回程 | 電動 | 電磁 | PYS-07/3/10/4 E |
RPY-5050 EE | 立式 | 50 | YH-50/500 | 500 | 液壓回程 | 電動 | 電磁 | PYS-07/3/10/4 E |
RPY-10035 EM | 立式 | 100 | YH-100/350 | 350 | 液壓回程 | 電動 | 手動 | PY-07/3120/4 M |
RPY-10035 EE | 立式 | 100 | YH-100/350 | 350 | 液壓回程 | 電動 | 電磁 | PY-07/3/20/4 E |
RPY-10050 EM | 立式 | 100 | YH-100/500 | 500 | 液壓回程 | 電動 | 手動 | PY-07/3120/4 M |
RPY-10050 EE | 立式 | 100 | YH-100/500 | 500 | 液壓回程 | 電動 | 電磁 | PY-07/3/20/4 E |
RPY-20035 EM | 立式 | 200 | YH-200/350 | 350 | 液壓回程 | 電動 | 手動 | PY-11/3/20/4 M |
RPY-20035 EE | 立式 | 200 | YH-2001350 | 350 | 液壓回程 | 電動 | 電磁 | PY-11/3/20/4 E |
RPY-20050 EM | 立式 | 200 | YH-200/500 | 500 | 液壓回程 | 電動 | 手動 | PY-11/3/20/4 M |
RPY-20050 EE | 立式 | 200 | YH-200/500 | 500 | 液壓回程 | 電動 | 電磁 | PY-11/3/20/4 E |
代碼表示： | ||||||||
M=手動泵，E=遠程電磁閥控制 | ||||||||
M=手動泵，E=電動泵 | ||||||||
活塞行程：15=150mm，16=160mm，25=250mm，35=350mm，50=500mm | ||||||||
承載能力：10=10t，23=23t，50=50t，100=100t，200=200t | ||||||||
型号 | ||||||||
外形尺寸：
型 号 | RPY-10 | RPY-23 | RPES-10 | RPES-23 | RPY-50 | RPY-100 | RPY-200 |
Amin,imm | - | - | 50 | 50 | 350 | 245 | 320 |
Amax., mm | 440 | 440 | 930 | 930 | 900 | 805 | 1000 |
B, mm | 380 | 380 | 700 | 700 | 800 | 1000 | 1000 |
C,mm | 510 | 510 | - | - | 1000 | 1300 | 1400 |
D, mm | - | - | 500 | 500 | 1230 | 1430 | 1580 |
E, mm | 180 | 180 | - | - | 810 | 860 | 1040 |
F,mm | - | - | 150 | 150 | 140 | 140 | 170 |
G,mm | - | - | - | - | 265 | 335 | 450 |
H, mm | 840 | 840 | 1695 | 1695 | 2000 | 2000 | 2430 |
l, mm | 300 | 300 | 245 | 245 | 305 | 395 | 550 |
K, mm | - | - | - | - | 1000 | 1000 | 1000 |
L,mm | - | - | - | - | 350 | 350 | 400 |
重量 | 86 | 86 | 130 | 130 | 880 | 1290 | 2800 |
